略番
TLDADR
品名

テープライトディフューザーアドレッサブル

品番体系
TLD-ADR-*

  • 屋内
    屋外

  • 縦曲げ

  • ドットなし

  • ライン光源

  • DMX
    制御

  • ワイド
    配光

  • DC
    24V

DMX制御回路を内蔵し、流れるフルカラー演出が可能です。

DMX制御回路内蔵。DMXでの色制御ピッチは3種類。
ファインピッチ:57mm
スタンダードピッチ:114mm
ロングピッチ:171mm
製品長は1mまで指定長で製作可能。
最大6mまで連結可能。
縦曲げが可能で、曲面にも施工が可能。
ビス止めしたチャンネルにはめ込むだけの、簡単施工。
屋外でも使用可能(IP67)。

製品概要

DMX制御回路を内蔵したディフューザータイプのテープライトですので、直接DMXコントローラを接続して様々なフルカラーでの演出が可能です。
マトリクス状に配置して文字や映像を表示することもできます。
屋外可・防水仕様でフレキシブル構造ですので、エンターテイメントやビルのファサードなどでの演出照明にご使用頂けます。

備考

  1. 製品の最小曲げ半径は、R150mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。
  3. 本製品は現場でのカット加工には対応しておりません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
160
筐体材質
光拡散材入シリコーンゴム
外形寸法
W26(25)×H19(24)mm ( )内はエンドキャップ部寸法
重量
340g/m
最大直列連結長
6.2m (1026mm×6本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
150

備考

  1. 調光信号規格:DMX512規格に準拠したDMXコントローラ。推奨機種は弊社営業までお問い合わせください。
    DMXアドレス:先頭から 1ch:R / 2ch:G / 3ch:B ･･･のオートアドレス。連結した場合は、前段からの連続したアドレスとなります。
  2. DMX調光制御長、使用DMXチャンネル数、最大DMX制御長は以下です。
    TLD-ADR-F: 57mm単位、54チャンネル/m、9690mm(57mm×170)
    TLD-ADR-S: 114mm単位、27チャンネル/m、19380mm(114mm×170)
    TLD-ADR-L: 171mm単位、18チャンネル/m、29070mm(171mm×170)
  3. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  4. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TLD-ADR-F
フルカラー(RGB)
赤:110 緑:260 青:50 (lm/m)
-
13W/m
ファインピッチ
TLD-ADR-L
フルカラー(RGB)
赤:110 緑:260 青:50 (lm/m)
-
12W/m
ロングピッチ
TLD-ADR-S
フルカラー(RGB)
赤:110 緑:260 青:50 (lm/m)
-
12W/m
スタンダードピッチ
推奨電源を見る

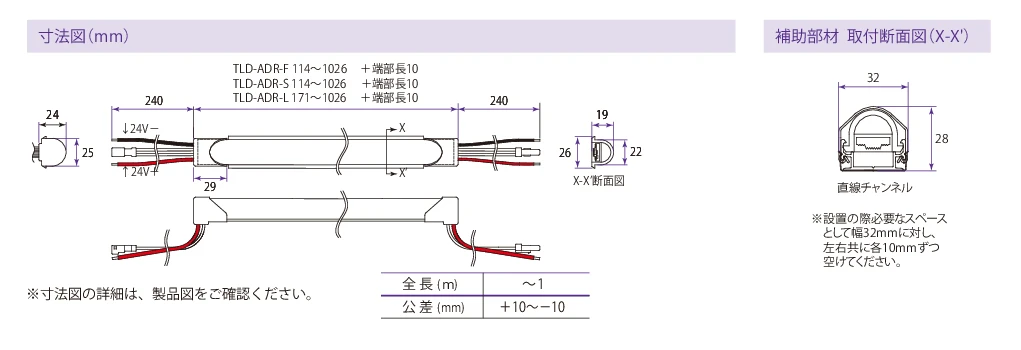

外形図（クリックで表示）
外形図
電源配線長
配線例

補助部材・オプション

関連製品

よくあるご質問

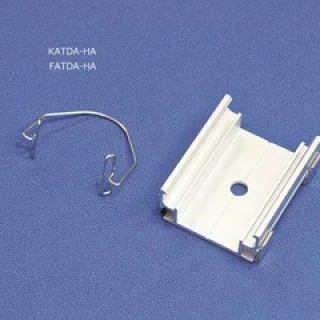

  • 固定具KATDA-HAとは何ですか?

    短くカットされたアルミチャンネルです。付属のバネで、本固定具に灯具を固定します。
    間隔を空けて取り付けることで、曲線施工ができます。5個セットです。

    KATDA-HAの詳細はこちら
