品名

PWM調光コントローラ(2フェーダ)

品番
CN12

　

希望小売価格(税抜)
45,000円

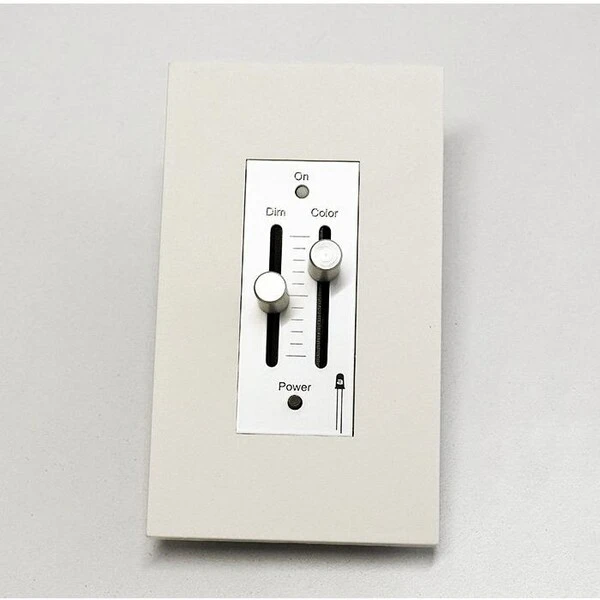

製品概要

2チャンネルのPWM 調光コントローラです。
当社製テープライトデュオ(TL-TU)、テープライトディフューザーデュオ(TLD-TU)の調色、調光に最適です。
Colorレバーにて2チャンネル灯具の色温度(色のバランス)を調整、Dimレバーで明るさを調整します。
本製品に直接灯具を接続することも可能です。(定格出力 2.5A×2ch)
2CH-PWM 調光ドライバ DR10と組み合わせることで、より多くのLED灯具を一括制御可能です。
本機1台で最大10台までの DR10を制御可能です。

仕様

方式
PWM
電源
灯具を直接接続する場合:DC24V
DR10 を接続する場合:DC12V(DR10 より給電)
消費電力
1W 以下(無負荷時)
出力電流
2.5A×2ch(灯具接続時)
外形寸法
L120×W70×H44mm
重量
130g
適合ドライバ
2ch PWM調光ドライバ:
DR10
推奨電線
信号線:
CPEV-SB φ0.65mm、φ0.9mm、φ1.2mm などのツイストペアケーブル
信号配線長
CN12〜DR10 間は、CPEV 等のツイストペアケーブルを長さ 100m 以内で接続してください。
DR10 を連接する場合は、CN12〜末端の DR10間のケーブル長合計を 100m 以内にします。
接続可能台数
最大10 台のDR10 を接続できます。
使用環境
屋内専用
温度5℃〜35℃ (結露なきこと)

備考

  1. 配線など詳細については、製品図面、取扱説明書をご参照ください。
    灯具を直接接続する場合は、灯具の電流に対応したケーブルをご使用ください。
  2. Colorレバーを操作して片側のチャンネルを明るくすると、もう一方のチャンネルは暗くなります。
    2チャンネルを同時にフル点灯することはできません。
外形図
