略番
TLADR
品名

テープライトアドレッサブル

品番体系
TL-ADR-*

  • 屋内
    屋外

  • 縦曲げ

  • ドットあり

  • ライン光源

  • DMX
    制御

  • ワイド
    配光

  • DC
    24V

DMX制御回路を内蔵し、流れるフルカラー演出が可能です。

DMX制御回路内蔵。DMXでの色制御ピッチは3種類。
ファインピッチ:57mm
スタンダードピッチ:114mm
ロングピッチ:171mm
製品長は1mまで指定長で製作可能。
最大6mまで連結可能。
縦曲げが可能で、曲面にも施工が可能。
ビス止めしたチャンネルにはめ込むだけの、簡単施工。
屋外でも使用可能(IP67)。

製品概要

DMX制御回路を内蔵したテープライトですので、直接DMXコントローラを接続して様々なフルカラーでの演出が可能です。
マトリクス状に配置して文字や映像を表示することもできます。
屋外でも使用可能ですので、屋外のエンターテイメントや、ビルのファサードなどの演出照明に使用頂けます。

備考

  1. 製品の最小曲げ半径は、R80mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。
  3. 本製品は現場でのカット加工には対応しておりません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
115
筐体材質
シリコーンゴム
外形寸法
W18(20)×H8(12)mm ( )内はエンドキャップ部寸法
重量
180g/m
最大直列連結長
6.2m (1026mm×6本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜 50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
80

備考

  1. DMX512規格に準拠したDMXコントローラに対応。推奨機種は弊社営業までお問い合わせください。
    DMXアドレスは、先頭から 1ch:R / 2ch:G / 3ch:B ･･･のオートアドレスです。連結した場合は、前段と連続したアドレスになります。
  2. DMX調光制御長、使用DMXチャンネル数、最大DMX制御長は以下です。
    TL-ADR-F: 57mm単位、54チャンネル/m、9690mm(57mm×170)
    TL-ADR-S: 114mm単位、27チャンネル/m、19380mm(114mm×170)
    TL-ADR-L: 171mm単位、18チャンネル/m、29070mm(171mm×170)
  3. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  4. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TL-ADR-F
フルカラー(RGB)
赤:140 緑:350 青:60 (lm/m)
-
13W/m
ファインピッチ
TL-ADR-L
フルカラー(RGB)
赤:140 緑:350 青:60 (lm/m)
-
12W/m
ロングピッチ
TL-ADR-S
フルカラー(RGB)
赤:140 緑:350 青:60 (lm/m)
-
12W/m
スタンダードピッチ
推奨電源を見る

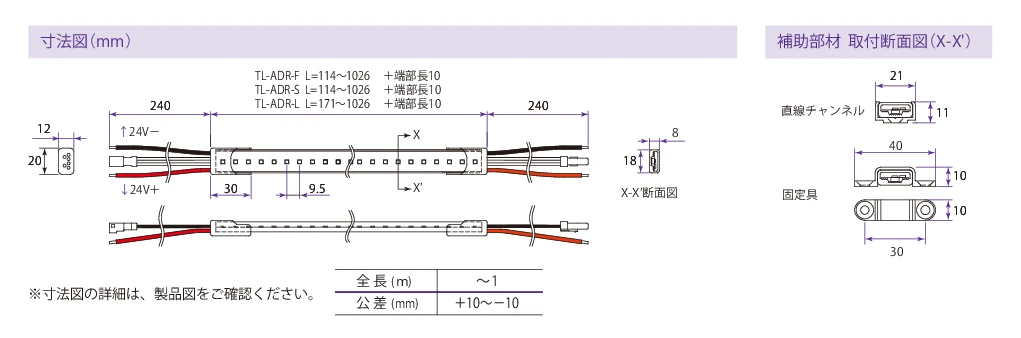

外形図（クリックで表示）
外形図
電源配線長
配線例

補助部材・オプション

関連製品

導入事例

山陰合同銀行

よくあるご質問

  • 固定具KATA-Sとは何ですか?

    灯具を直接取付け面に固定するための部材です。間隔を空けて固定することで曲線施工ができます。
    5個入りです。灯具1mあたり5個が目安です。
