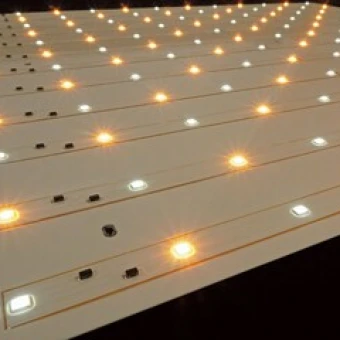

IP67相当のLED面光源灯具です。
弊社PWMコントローラ、PWMドライバを併用して様々な演出が可能。
屋外でも使用可能(IP67)。
製品概要
標準サイズは290mm×290mm、および440mm×440mmの2種類です。290mm×290mmサイズは16枚、440mm×440mmサイズは8枚まで連結可能です。
本製品には光拡散板(ディフューザー)を付けておりません。カバー、光拡散板をあわせてデザインして頂くことで、自由な照明デザインが可能です。
備考
- 標準以外のサイズについては、営業までお問い合わせください。
- 本製品には光拡散板(ディフューザー)がついておりません。ディフューザーのついたカバーに設置してください。
仕様
- 光源
- LED
- 指向角 (°）
- 115

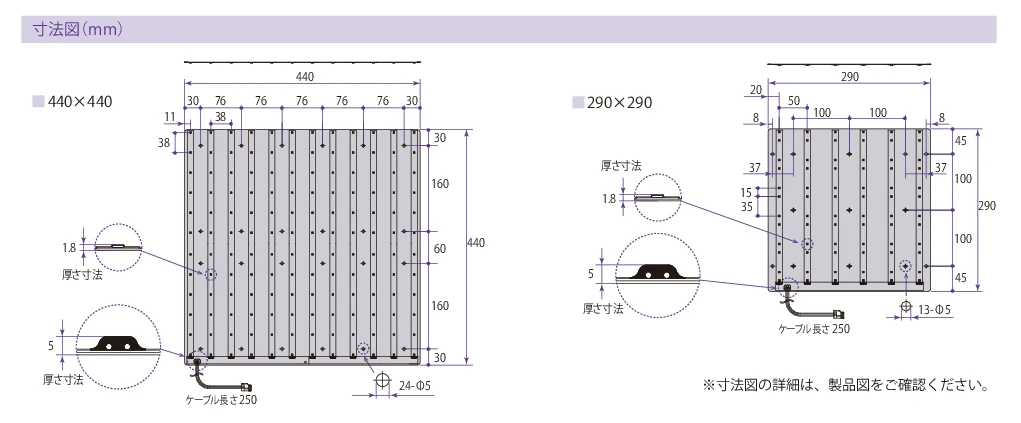

- 外形寸法
-
□440:W440×H440mm
□290:W290×H290mm
t1.8mm。但し、リード線引き出し部は5mm。
- 重量
-
□440:360g/sheet
□290:160g/sheet
- 最大連結枚数
-
□440:8枚
□290:16枚
- 電源リード線
- シリコーン被覆電線
- 電源電圧
- DC24V
- 入力電圧精度
- ±5%
- 使用環境
- 屋内・屋外
- 使用温度（℃）
- -10℃〜50℃
- 耐水性
- IP67 耐塵防浸形
- 曲げ可能方向
- 基板に対して垂直、ならびに水平方向
- 最小曲げ半径 (mm)
- 300
備考
- 耐塵防浸形 IP67
*IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。 - 全光束は参考値です。製造ロットによるばらつき等が発生します。
- 光拡散距離は60mm以上必要です。(ご使用になる光拡散板により変動します)
*横にスクロールができます
- 品番
- 発光色
- 全光束
- 演色性（Ra)
- 消費電⼒
- 備考
- SHL-75K-29
- 7500K
- 770 lm/sheet
- 85
- 6W/sheet
- SHL-75K-44
- 7500K
- 1530 lm/sheet
- 85
- 12W/sheet
- SHL-50K-29
- 5000K
- 780 lm/sheet
- 85
- 6W/sheet
- SHL-50K-44
- 5000K
- 1560 lm/sheet
- 85
- 12W/sheet
- SHL-40K-29
- 4000K
- 780 lm/sheet
- 85
- 6W/sheet
- SHL-40K-44
- 4000K
- 1540 lm/sheet
- 85
- 12W/sheet
- SHL-35K-29
- 3500K
- 790 lm/sheet
- 84
- 6W/sheet
- SHL-35K-44
- 3500K
- 1590 lm/sheet
- 84
- 12W/sheet
- SHL-30K-29
- 3000K
- 790 lm/sheet
- 84
- 6W/sheet
- SHL-30K-44
- 3000K
- 1570 lm/sheet
- 84
- 12W/sheet
- SHL-28K-29
- 2800K
- 780 lm/sheet
- 84
- 6W/sheet
- SHL-28K-44
- 2800K
- 1560 lm/sheet
- 84
- 12W/sheet
- SHL-25K-29
- 2500K
- 650 lm/sheet
- 83
- 6W/sheet
- SHL-25K-44
- 2500K
- 1300 lm/sheet
- 83
- 12W/sheet
- SHL-22K-29
- 2200K
- 600 lm/sheet
- 83
- 6W/sheet
- SHL-22K-44
- 2200K
- 1200 lm/sheet
- 83
- 12W/sheet
- SHL-20K-29
- 2000K
- 570 lm/sheet
- 82
- 6W/sheet
- SHL-20K-44
- 2000K
- 1150 lm/sheet
- 82
- 12W/sheet
