略番
TL09MP
品名

防湿形テープライト(9.5mmピッチ)

品番体系
TL09-090A**K-MP

  • 屋内
    屋外

  • 縦曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • ワイド
    配光

  • DC
    24V

高湿状態になる場所にも施工可能な、防湿形テープライトです。

ビニルキャブタイヤケーブル3m付属。
最大灯具長5m、66.5mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。

製品概要

ホテル浴室など、一時的に高湿状態になる場所に施工が可能です。JISの防湿規格に準拠しており、IP67の防水性も兼ね備えています。

備考

  1. 製品の最小曲げ半径は、R30mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。
  3. サウナ等、常時高温多湿環境下では使用できません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
115
筐体材質
シリコーンゴム
外形寸法
W15(20)×H5(9.5)mm( )内はエンドキャップ部寸法 ※端部寸法除く
重量
灯具本体:130g/m
ビニルキャブタイヤケーブル:150g
最大直列連結長
5m (5054mm + 端部長)
電源リード線
ビニルキャブタイヤケーブル (3m)
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
5℃〜35℃
(RH95%)
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
30

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。
  4. 単色カラーとして、赤・青色が特注対応可能です。 お問い合わせください。
  5. 常時高温多湿な場所、および硫黄成分などの腐食性ガスや可燃性ガスがある場所では使用できません。
  6. 本製品を硫黄成分などの腐食性ガス、可燃性ガスが発生する場所で使用しないでください。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TL09-090A50K-MP
5000K
1320 lm/m
86
11W/m
TL09-090A40K-MP
4000K
1350 lm/m
86
11W/m
TL09-090A35K-MP
3500K
1270 lm/m
86
11W/m
TL09-090A30K-MP
3000K
1080 lm/m
85
11W/m
TL09-090A28K-MP
2800K
1070 lm/m
84
11W/m
TL09-090A25K-MP
2500K
980 lm/m
84
11W/m
TL09-090A22K-MP
2200K
830 lm/m
84
9W/m
推奨電源を見る
外形図（クリックで表示）

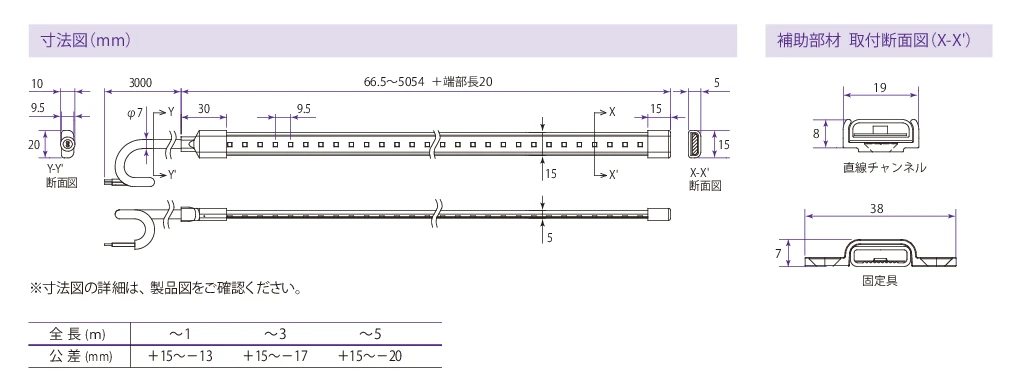

外形図
取付図（クリックで表示）

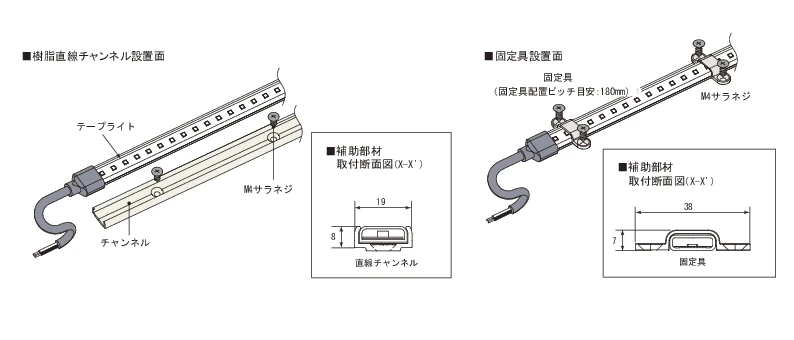

取付図
電源配線長

補助部材・オプション

関連製品

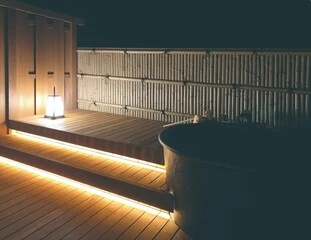

導入事例

まるは別邸 はずのほし

よくあるご質問

  • 固定具KATL-Sとは何ですか?

    灯具を直接取付け面に固定するための部材です。間隔を空けて固定することで曲線施工ができます。
    5個入りです。灯具1mあたり5個が目安です。
