- TL09 テープライト(9.5mmピッチ)
- 略番
- TL09
- 品名
テープライト(9.5mmピッチ)
- 品番体系
- TL09-090A**K | TL09-090A*XK
-
屋内
屋外 -
縦曲げ
-
ドットあり
-
ライン光源
-
調光可
-
現場
カット
可 -
ワイド
配光 -
DC
24V
明るい光のラインを手軽に表現できます。
最大灯具長10.1m、66.5mm単位で製作可能。
屋外でも使用可能(IP67)。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。
製品概要
ケース内部にシリコーンを充填することで防水性を高めた製品です。明るくきめ細やかな光のラインを手軽に表現できます。器具断面サイズが幅15mm x 高さ5mmとコンパクトですので、狭いスペースにも施工ができます。
備考
- 製品の最小曲げ半径は、R30mmです。
- 横曲げ(光軸水平方向への曲げ)は出来ません。
仕様
- 光源
- LED
- LEDピッチ(mm)
- 9.5
- 指向角 (°）
- 115
- 筐体材質
- シリコーンゴム

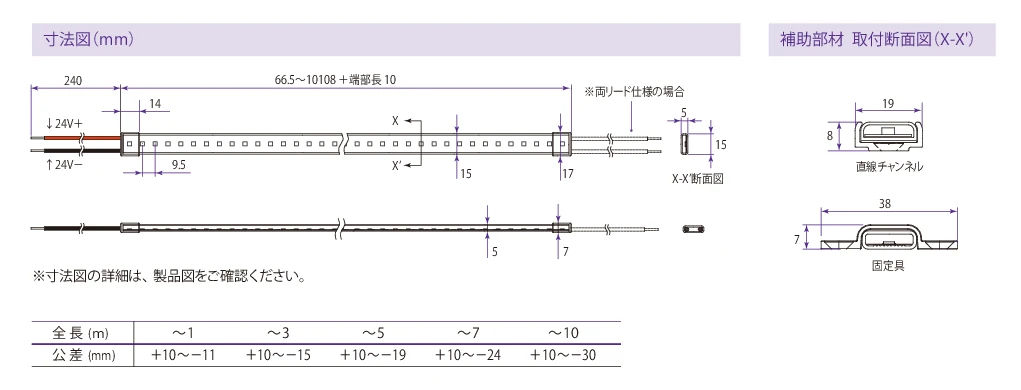

- 外形寸法
- W15(17)×H5(7)mm ( )内はエンドキャップ部寸法
- 重量
- 130g/m
- 最大直列連結長
- 10.1m (10108mm + 端部長)
- 電源リード線
- シリコーン被覆電線
- 電源電圧
- DC24V
- 入力電圧精度
- ±5%
- 使用環境
- 屋内・屋外
- 使用温度（℃）
- -10℃〜50℃
- 耐水性
- IP67 耐塵防浸形
- 曲げ可能方向
- 縦曲げ(光軸垂直方向)
- 最小曲げ半径 (mm)
- 30
備考
- 耐塵防浸形 IP67
*IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。 - 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
- 全光束は参考値です。製造ロットによるばらつき等が発生します。
*横にスクロールができます
- 品番
- 発光色
- 全光束
- 演色性（Ra)
- 消費電⼒
- 備考
- TL09-090ARXK
- 赤
- 300 lm/m
- -
- 8W/m
- TL09-090ABXK
- 青
- 210 lm/m
- -
- 11W/m
- TL09-090A50K
- 5000K
- 1320 lm/m
- 86
- 11W/m
- TL09-090A40K
- 4000K
- 1350 lm/m
- 86
- 11W/m
- TL09-090A35K
- 3500K
- 1270 lm/m
- 86
- 11W/m
- TL09-090A30K
- 3000K
- 1080 lm/m
- 85
- 11W/m
- TL09-090A28K
- 2800K
- 1070 lm/m
- 84
- 11W/m
- TL09-090A25K
- 2500K
- 980 lm/m
- 84
- 11W/m
- TL09-090A22K
- 2200K
- 830 lm/m
- 84
- 9W/m
補助部材・オプション
関連製品
導入事例

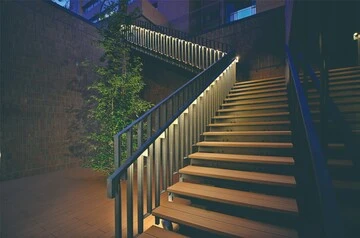

大阪国際大学 短期大学部 1号館

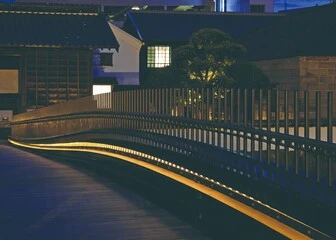

出島復元整備事業
島原温泉 ホテル南風楼
よくあるご質問
-

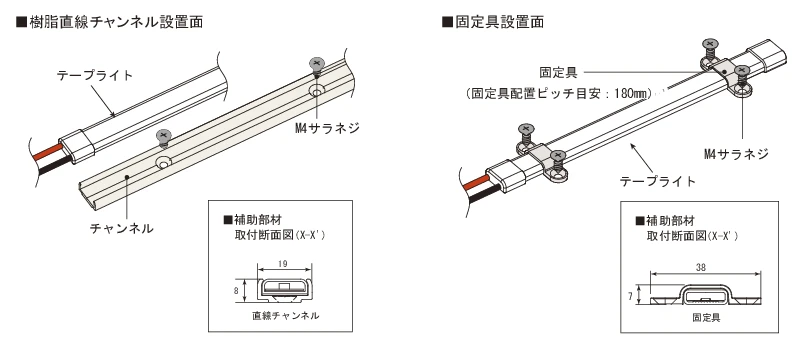

- 固定具KATL-Sとは何ですか?
-
灯具を直接取付け面に固定するための部材です。間隔を空けて固定することで曲線施工ができます。
5個入りです。灯具1mあたり5個が目安です。
-

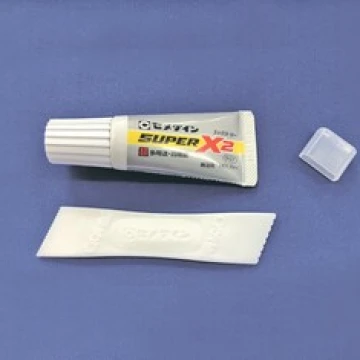

- 端末処理キットとは何ですか?
-
施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。
