略番
GLD
品名

シリコンライトαディフューザー(9.5mmピッチ)

品番体系
GLD-**K | GLD-*

  • 屋内
    屋外

  • 横曲げ

  • ドットなし

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

横曲げ可能な、ディフューザータイプのやわらかな光です。

最大灯具長5m、66.5mm単位で製作可能。
横曲げ(光軸水平方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。

製品概要

シリコンライトαの光拡散タイプです。線光源として見えます。
屋外可・防水仕様で且つフレキシブル構造のため、ネオン代替・ビルのファサードなどにご使用頂けます。
直列で最長10mまで施工できることも強みです。

備考

  1. 製品の最小曲げ半径は、R60mmです。
  2. 縦曲げ(光軸垂直方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
205
筐体材質
光拡散材入シリコーンゴム
外形寸法
W11(14)×H26(29)mm ( )内はエンドキャップ部寸法
重量
250g/m
最大直列連結長
10.1m (5054mm×2本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
横曲げ(光軸水平方向)
最小曲げ半径　(mm)
60

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
GLD-R
赤
210 lm/m
-
8W/m
GLD-B
青
110 lm/m
-
10W/m
GLD-50K
5000K
690 lm/m
87
10W/m
GLD-40K
4000K
750 lm/m
86
10W/m
GLD-35K
3500K
730 lm/m
85
10W/m
GLD-30K
3000K
590 lm/m
85
10W/m
GLD-28K
2800K
570 lm/m
83
10W/m
GLD-25K
2500K
560 lm/m
84
10W/m
GLD-22K
2200K
440 lm/m
84
8W/m
推奨電源を見る

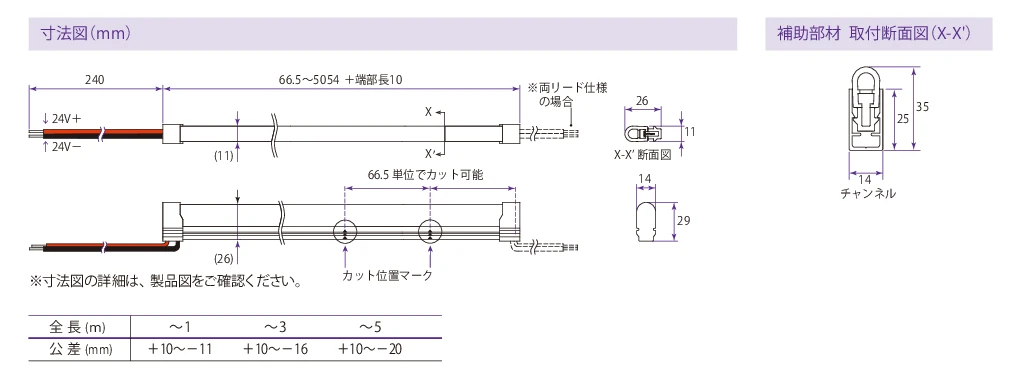

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

関連製品

導入事例

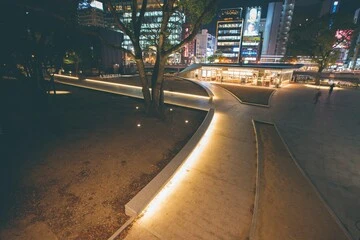

旧福岡県公会堂貴賓館 及び 天神中央公園西中洲エリア

マークイズ福岡ももち

JR宮交ツインビル (アミュプラザみやざき)

よくあるご質問

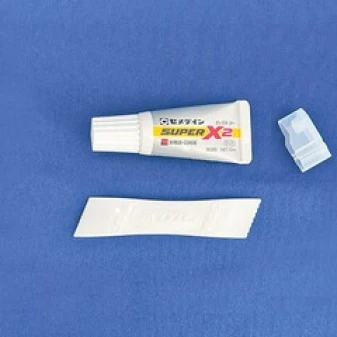

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。

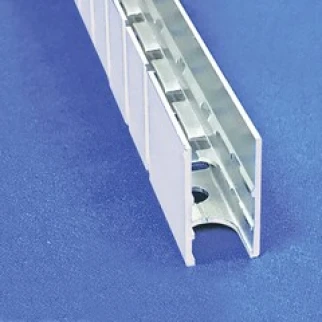

  • 曲線アルミチャンネルFAC20-01GDとはどういうものですか?

    曲線アルミチャンネルは、直線アルミチャンネルと異なり、チャンネルの片側に、くし状の切り込みが入っています。この切り込みを外側にしてチャンネルを曲げることができます。
    曲線チャンネルを使用することで、灯具を曲線状に、横曲げで施工することができます。

    FAC20-01GDの詳細はこちら
