略番
GLSD
品名

シリコンライトβディフューザー

品番体系
GLSD-**K | GLSD-*

  • 屋内
    屋外

  • 横曲げ

  • ドットなし

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

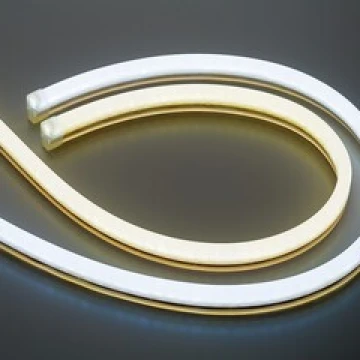

コンパクトで160度配光の、ディフューザータイプの灯具です。

狭い場所にも施工可能。
光拡散効果による目にやさしいやわらかな光。
最大灯具長5m、66.5mm単位で製作可能。
横曲げ(光軸水平方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。

製品概要

器具断面サイズが幅9mm x 高さ18mmとコンパクトですので、狭いスペースにも施工ができます。
光拡散効果でLEDの粒感を消していますので、ドットレスな照明が実現できます。

備考

  1. 製品の最小曲げ半径は、R60mmです。
  2. 縦曲げ(光軸垂直方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
160
筐体材質
光拡散材入シリコーンゴム
外形寸法
W9(11)×H18(22)mm ( )内はエンドキャップ部寸法
重量
130g/m
最大直列連結長
10.1m (5054mm×2本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
横曲げ(光軸水平方向)
最小曲げ半径　(mm)
60

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
GLSD-R
赤
30 lm/m
-
9W/m
GLSD-B
青
80 lm/m
-
9W/m
GLSD-60K
6000K
430 lm/m
89
10W/m
GLSD-50K
5000K
460 lm/m
88
10W/m
GLSD-40K
4000K
430 lm/m
86
10W/m
GLSD-35K
3500K
450 lm/m
85
10W/m
GLSD-30K
3000K
410 lm/m
84
10W/m
GLSD-28K
2800K
550 lm/m
93
10W/m
GLSD-25K
2500K
570 lm/m
84
10W/m
推奨電源を見る

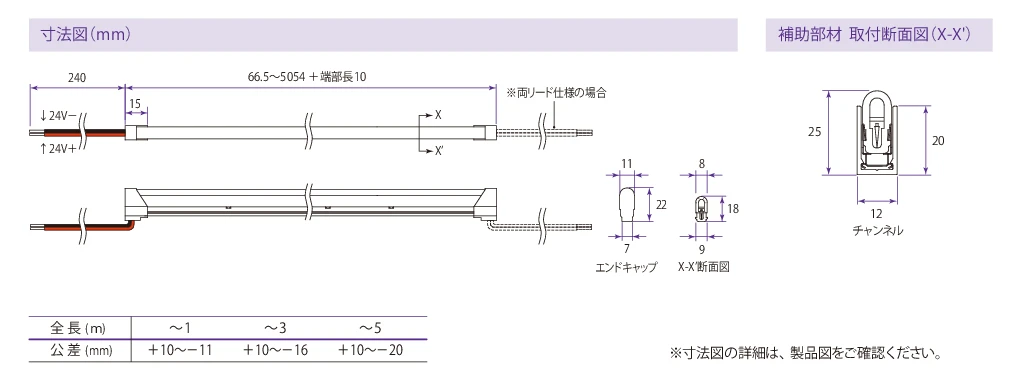

外形図（クリックで表示）
外形図
電源配線長

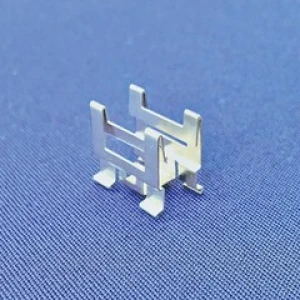

補助部材・オプション

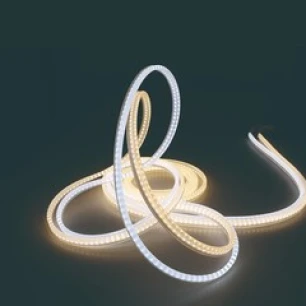

関連製品

導入事例

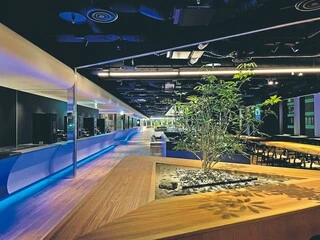

オフィス食堂

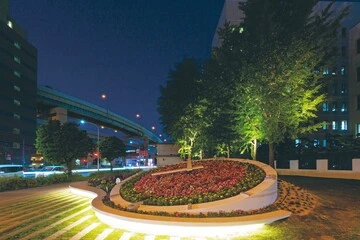

東光のまちにわ

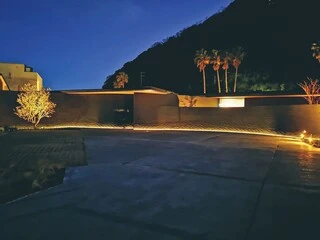

RIVER SEA

よくあるご質問

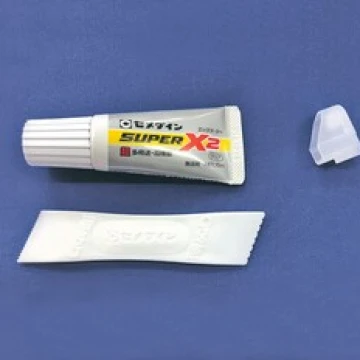

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。

  • 曲線アルミチャンネルFAC15-01GSとはどういうものですか?

    曲線アルミチャンネルは、直線アルミチャンネルと異なり、チャンネルの片側に、くし状の切り込みが入っています。この切り込みを外側にしてチャンネルを曲げることができます。
    曲線チャンネルを使用することで、灯具を曲線状に、横曲げで施工することができます。

    FAC15-01GSの詳細はこちら
