略番
GMV10
品名

シリコンライトαインドア10

品番体系
GMV10-**K | GMV10-**K-05L

  • 屋内
    専用

  • 横曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

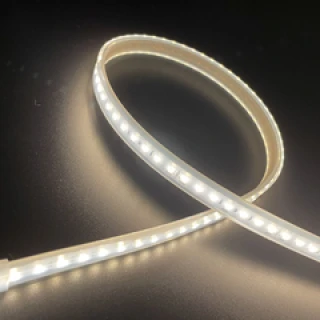

コンパクトで横曲げ可能な、屋内専用灯具です。

最大灯具長 5m、66.5mm単位で製作可能。
横曲げ(光軸水平方向への曲げ)による曲線施工が可能。
施工が簡単。直線施工用、曲線施工用のチャンネルをご用意。
両リード仕様ですので、灯具の連結が容易にできます。
屋内専用。

製品概要

光軸に対して水平方向に曲げて施工することができます。
直線はもちろん、曲線的なコーブ照明やコーニス照明に最適です。
器具断面サイズが幅11mm x 高さ18mmとコンパクトですので、狭いスペースにも施工ができます。
弊社PWMコントローラCN10、PWMドライバ付電源装置を使用して調光が可能です。

備考

  1. 製品の最小曲げ半径は、R60mmです。
  2. 縦曲げ(光軸垂直方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
120
筐体材質
シリコーンゴム
外形寸法
W11(14)×H18(21)mm ( )内はエンドキャップ部寸法
重量
90g/m
最大直列連結長
5m (5054mm + 端部長)
05L:7m (7049mm + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内
使用温度（℃）
-10℃〜40℃
曲げ可能方向
横曲げ(光軸水平方向)
最小曲げ半径　(mm)
60

備考

  1. 本製品は両端部にリード線が付きます。使用しないリード線は絶縁処理をしてください。
  2. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
GMV10-65K
6500K
940 lm/m
85
8W/m
GMV10-65K-05L
6500K
520 lm/m
84
4W/m
GMV10-50K
5000K
1010 lm/m
84
8W/m
GMV10-50K-05L
5000K
520 lm/m
84
4W/m
GMV10-40K
4000K
1010 lm/m
84
8W/m
GMV10-40K-05L
4000K
510 lm/m
84
4W/m
GMV10-35K
3500K
1000 lm/m
83
8W/m
GMV10-35K-05L
3500K
500 lm/m
83
4W/m
GMV10-30K
3000K
960 lm/m
83
8W/m
GMV10-30K-05L
3000K
490 lm/m
83
4W/m
GMV10-27K
2700K
930 lm/m
82
8W/m
GMV10-27K-05L
2700K
490 lm/m
83
4W/m
GMV10-25K
2500K
750 lm/m
82
8W/m
GMV10-25K-05L
2500K
390 lm/m
82
4W/m
GMV10-22K
2200K
760 lm/m
81
8W/m
GMV10-22K-05L
2200K
400 lm/m
82
4W/m
推奨電源を見る

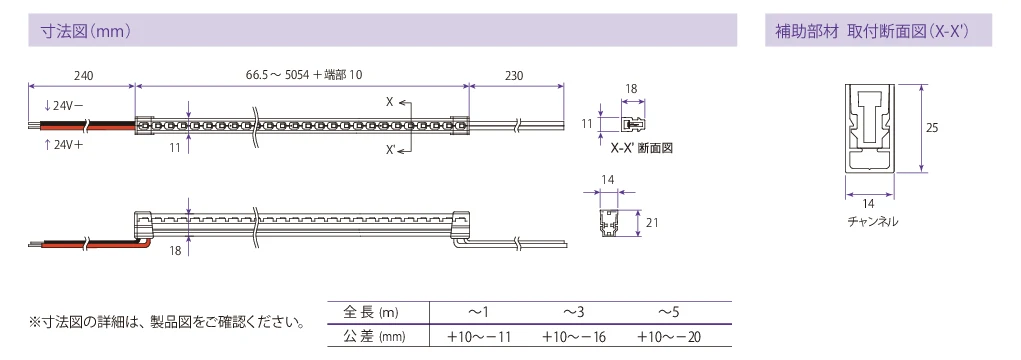

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

備考

  1. CN10は、PWMドライバ機能内蔵DC24V電源装置と組み合わせてご使用ください。
