New!

500 lmタイプを追加しました!

資料ダウンロード 資料ダウンロード 小組画像ダウンロード 資料ダウンロード
略番
TMV10
品名

テープライトインドア10

品番体系
TMV10-**K | TMV10-**K-05L

  • 屋内
    専用

  • 縦曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

明るい光のラインを、お手頃な価格で、手軽に表現します。

最大灯具長 5m、57mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
両リード仕様ですので、灯具の連結が容易にできます。
屋内専用。

製品概要

お手頃な価格を実現した製品です。明るい光のラインを手軽に表現できます。器具断面サイズが幅15mm x 高さ5mmとコンパクトですので、狭いスペースにも施工ができます。弊社PWMコントローラCN10、PWMドライバ付電源装置を使用して調光が可能です。

備考

  1. 製品の最小曲げ半径は、R30mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
110
筐体材質
シリコーンゴム
外形寸法
W15(17)×H5(7)mm ( )内はエンドキャップ部寸法
重量
90g/m
最大直列連結長
5m (5016mm + 端部長)
05L:7m (7068mm + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内
使用温度（℃）
-10℃〜40℃
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
30

備考

  1. 本製品は両端部にリード線が付きます。使用しないリード線は絶縁処理をしてください。
  2. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TMV10-65K
6500K
1070 lm/m
84
9W/m
TMV10-65K-05L
6500K
600 lm/m
84
5W/m
TMV10-50K
5000K
1110 lm/m
84
9W/m
TMV10-50K-05L
5000K
620 lm/m
84
5W/m
TMV10-40K
4000K
1130 lm/m
84
9W/m
TMV10-40K-05L
4000K
620 lm/m
84
5W/m
TMV10-35K
3500K
1110 lm/m
83
9W/m
TMV10-35K-05L
3500K
610 lm/m
83
5W/m
TMV10-30K
3000K
1080 lm/m
83
9W/m
TMV10-30K-05L
3000K
590 lm/m
83
5W/m
TMV10-27K
2700K
1070 lm/m
83
9W/m
TMV10-27K-05L
2700K
600 lm/m
83
5W/m
TMV10-25K
2500K
860 lm/m
82
9W/m
TMV10-25K-05L
2500K
480 lm/m
82
5W/m
TMV10-22K
2200K
880 lm/m
81
9W/m
TMV10-22K-05L
2200K
480 lm/m
82
5W/m
推奨電源を見る

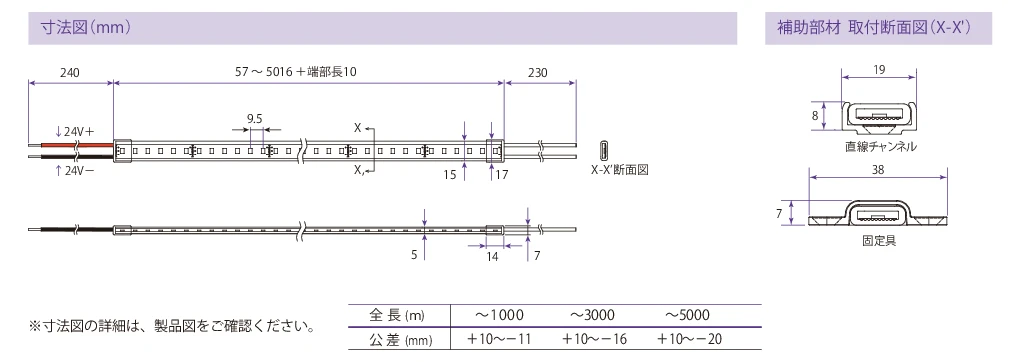

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

備考

  1. CN10は、PWMドライバ機能内蔵DC24V電源装置と組み合わせてご使用ください。
