略番
TL08
品名

テープライトワイド

品番体系
TL08-090W**K

  • 屋内
    屋外

  • 縦曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

テープライト形状で2000lm/mを超える、明るい照明ツールです。

最大灯具長5m、60mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。

製品概要

ケース内部にシリコーンを充填することで防水性・耐候性が高く、屋外に施工可能です。国内メーカーの高品質LEDを約9mmピッチで搭載し、器具長1m当たり2000lmを超える明るくきめ細やかな光のラインを手軽に表現できますので間接照明やウォールウォッシュの用途に向いています。器具断面サイズも幅28mm x 高さ8mmとコンパクトですので、狭いスペースにも施工ができます。

備考

  1. 製品の最小曲げ半径は、R60mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
8.6
指向角 (°）
120
筐体材質
シリコーンゴム
外形寸法
W28(31)×H8(12)mm ( )内はエンドキャップ部寸法
重量
220g/m
最大直列連結長
5m (5040mm + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±1%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
60

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。
  4. DC24V±1%の電源装置をご使用ください。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TL08-090W50K
5000K
3120 lm/m
86
28W/m
TL08-090W40K
4000K
3150 lm/m
86
28W/m
TL08-090W35K
3500K
2980 lm/m
85
28W/m
TL08-090W30K
3000K
2470 lm/m
85
28W/m
TL08-090W28K
2800K
2420 lm/m
85
28W/m
TL08-090W25K
2500K
2260 lm/m
85
28W/m
TL08-090W22K
2200K
2000 lm/m
84
20W/m
推奨電源を見る

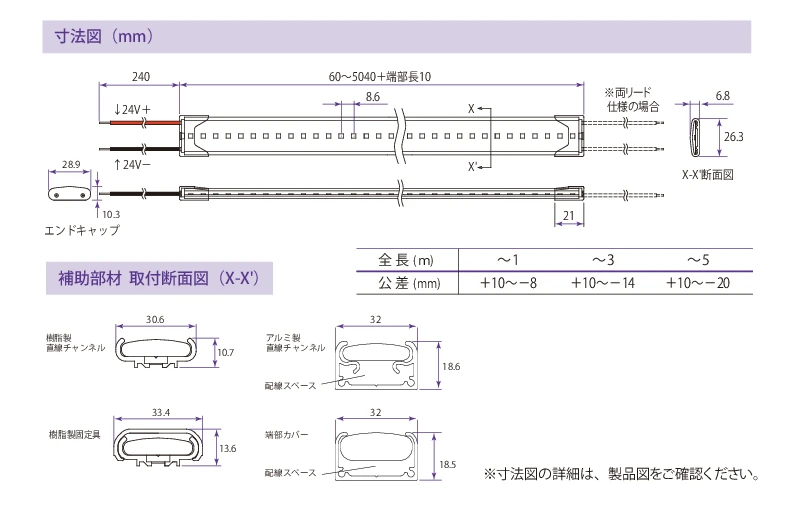

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

関連製品

導入事例

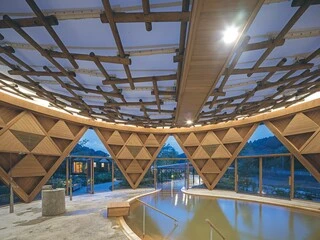

クアパーク長湯(大分県竹田市)

クアパーク長湯 (大分県竹田市)

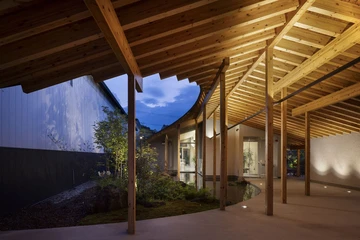

由布市 ツーリスト インフォメーションセンター (大分県由布市)

よくあるご質問

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。
