生産終了品

本製品の生産は終了しました。

資料ダウンロード 資料ダウンロード
略番
GL10
品名

シリコンライトα(10mmピッチ)

品番体系
GL10-96A1**K | GL10-96A1*XK

  • 屋内
    屋外

  • 横曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

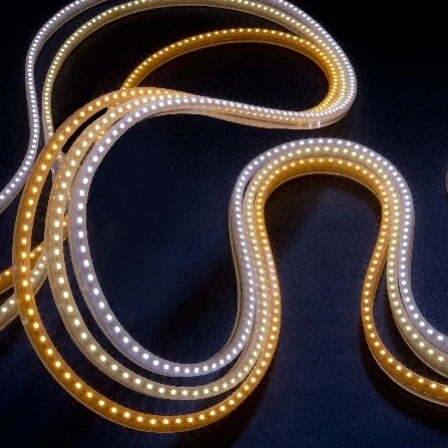

コンパクトで横曲げ可能な、クリアタイプの灯具です。

最大灯具長5m、60mm単位で製作可能。
横曲げ(光軸水平方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。

製品概要

光軸水平方向に曲げて施工することができますので、曲線的なコーブ照明やコーニス照明に最適です。
施工補助部材を使用することで、直線ラインもきれいに施工できます。
器具断面サイズが幅9mm x 高さ16mmとコンパクトですので、狭いスペースにも施工ができます。

備考

  1. 製品の最小曲げ半径は、R30mmです。
  2. 縦曲げ(光軸垂直方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
10
指向角 (°）
120
筐体材質
シリコーンゴム
外形寸法
W9(13)×H16(20)mm ( )内はエンドキャップ部寸法
重量
160g/m
最大直列連結長
10.1m (5050mm×2本)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
横曲げ(光軸水平方向)
最小曲げ半径　(mm)
30

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
GL10-96A1RXK
赤
300 lm/m
-
9W/m
GL10-96A1BXK
青
430 lm/m
-
11W/m
GL10-96A150K
5000K
960 lm/m
86
11W/m
GL10-96A140K
4000K
990 lm/m
86
11W/m
GL10-96A135K
3500K
950 lm/m
86
11W/m
GL10-96A130K
3000K
840 lm/m
85
11W/m
GL10-96A128K
2800K
810 lm/m
86
11W/m
GL10-96A125K
2500K
750 lm/m
86
11W/m
GL10-96A122K
2200K
660 lm/m
84
9W/m
推奨電源を見る

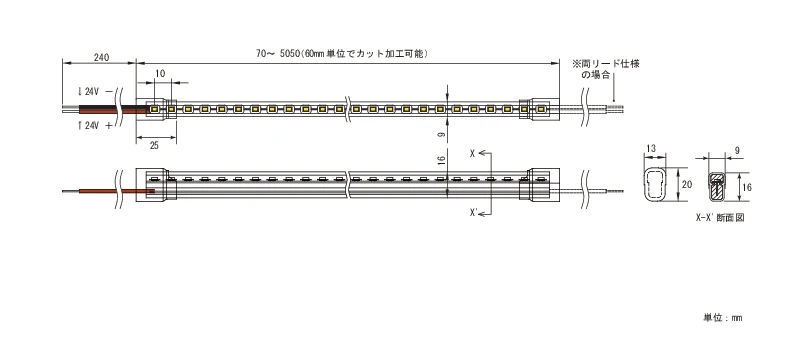

外形図（クリックで表示）
外形図

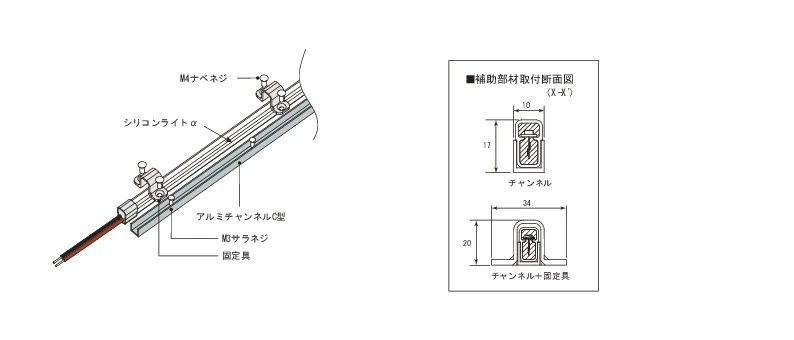

取付図（クリックで表示）
取付図

補助部材・オプション

関連製品

導入事例

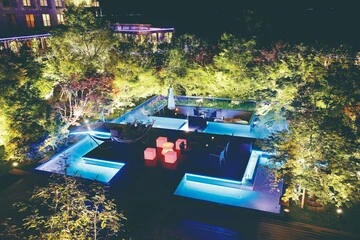

島原温泉 ホテル南風楼

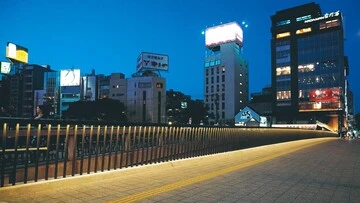

春吉橋架替事業

よくあるご質問

  • 固定具KAGL-Sとは何ですか?

    灯具をアルミチャンネルFAS00-01S、FAC10-01Sに固定するための部材です。

    KAGL-Sの詳細はこちら

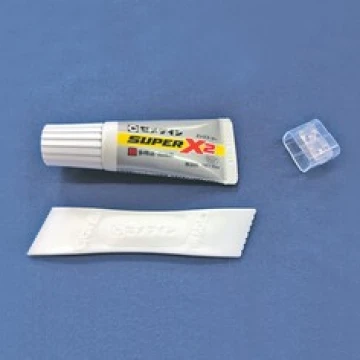

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。

  • 曲線アルミチャンネルFAC10-01Sとはどういうものですか?

    曲線アルミチャンネルは、直線アルミチャンネルと異なり、チャンネルの片側に、くし状の切り込みが入っています。この切り込みを外側にしてチャンネルを曲げることができます。
    曲線チャンネルを使用することで、灯具を曲線状に、横曲げで施工することができます。

    FAC10-01Sの詳細はこちら
