略番
TL20ADR
品名

テープライトアドレッサブル

品番体系
TL20-ADR-*

  • 屋内
    屋外

  • 縦曲げ

  • ドットあり

  • ライン光源

  • DMX
    制御

  • ワイド
    配光

  • DC
    24V

DMX制御回路を内蔵し、流れるフルカラー演出が可能です。白色専用LEDも搭載していますので、より豊かな表現が可能です。

白色専用IEDも搭載していますので、幅広い色での演出が可能。
製品長は2.5mまで指定長で製作可能。
最大5mまで連結可能。
縦曲げが可能で、曲面にも施工が可能。
ビス止めしたチャンネルにはめ込むだけの、簡単施工。
屋外でも使用可能(IP67)。

製品概要

DMX制御回路を内蔵したテープライトですので、直接DMXコントローラを接続して様々なフルカラーでの演出が可能です。
マトリクス状に配置して文字や映像を表示することもできます。
屋外でも使用可能ですので、屋外のエンターテイメントや、ビルのファサードなどの演出照明に使用頂けます。

備考

  1. 製品の最小曲げ半径は、R60mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。
  3. 本製品は現場でのカット加工には対応しておりません。

仕様

光源
LED
LEDピッチ(mm)
19
指向角 (°）
110
筐体材質
シリコーンゴム
外形寸法
W26(28)×H7(11) mm ( )内はエンドキャップ部寸法
重量
200g/m
最大直列連結長
5m (114mm×44回路 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜 50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
60

備考

  1. DMX512規格に準拠したDMXコントローラに対応。推奨機種は弊社営業までお問い合わせください。
    DMXアドレスは、先頭から 1ch:R / 2ch:G / 3ch:B / 4ch:W ･･･のオートアドレスです。連結した場合は、前段と連続したアドレスになります。
  2. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TL20-ADR-28K
フルカラー (RGB + W(2800K))
赤:100 緑:200 青:40 白:310 (lm/m)
-
12W/m
TL20-ADR-50K
フルカラー (RGB + W(5000K))
赤:100 緑:200 青:40 白:365 (lm/m)
-
12W/m
推奨電源を見る

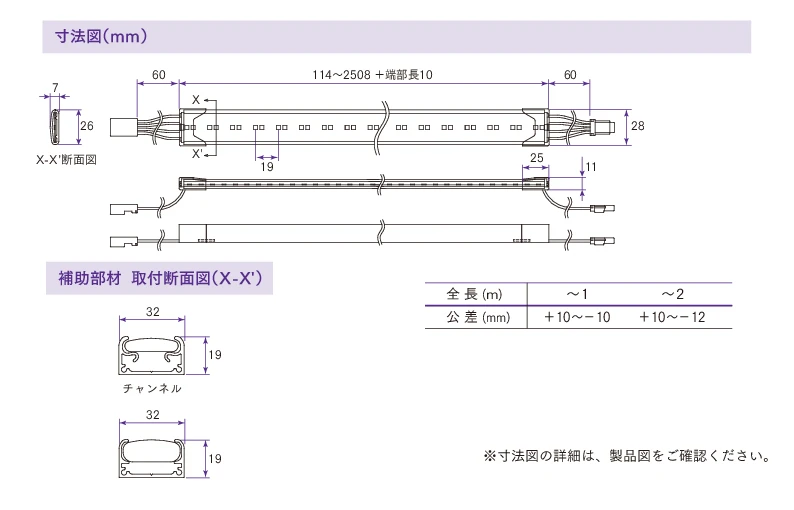

外形図（クリックで表示）
外形図
配線例

補助部材・オプション

関連製品

小組画像作成

種別
発光色
　
　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
詳細品番
希望小売価格(税抜)
消費電力
全光束
