略番
TL10AM
品名

フルカラーテープライト(RGBW/RGB)

品番体系
TL10-090AM**K

  • 屋内
    屋外

  • 縦曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

テープライト形状でフルカラーの演出が可能です。

最大灯具長5m、60mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。
フルカラー3in1 LEDとWhite LEDを搭載したRGBWタイプ、フルカラー3in1 LEDのみを搭載したRGBタイプの2種類をご用意。

製品概要

RGBWタイプは、フルカラー3in1 LEDと別にWhite LEDを搭載しているので、3in1 LEDだけでは出せない演出が可能です。
DMXレシーバ 3ch / 4chを使用して様々なフルカラー演出が可能です。
防水、耐候性があるので屋外に施工可能です。

備考

  1. 製品の最小曲げ半径は、R30mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
10
指向角 (°）
115
筐体材質
シリコーンゴム
外形寸法
W15(18)×H5(9) mm( )内はエンドキャップ部寸法
重量
115g/m
最大直列連結長
10.1m (5040mm×2本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±1%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜 50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
30

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。
  4. DC24V±1%の電源装置をご使用ください。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TL10-090AM
フルカラー (RGB)
赤:140, 緑:270, 青:60 (lm/m)
-
10W/m (赤:4.5 緑:3.1 青:2.3 W/m)
TL10-090AM28K
フルカラー (RGB + W(2800K))
赤:140, 緑:270, 青:60, 白(2800K):420 (lm/m)
W:83
15W/m (赤:4.5 緑:3.1 青:2.3 白:4.8 W/m)
TL10-090AM50K
フルカラー (RGB + W(5000K))
赤:140, 緑:270, 青:60, 白(5000K):500 (lm/m)
W:86
15W/m (赤:4.5 緑:3.1 青:2.3 白:4.8 W/m)
推奨電源を見る
外形図（クリックで表示）

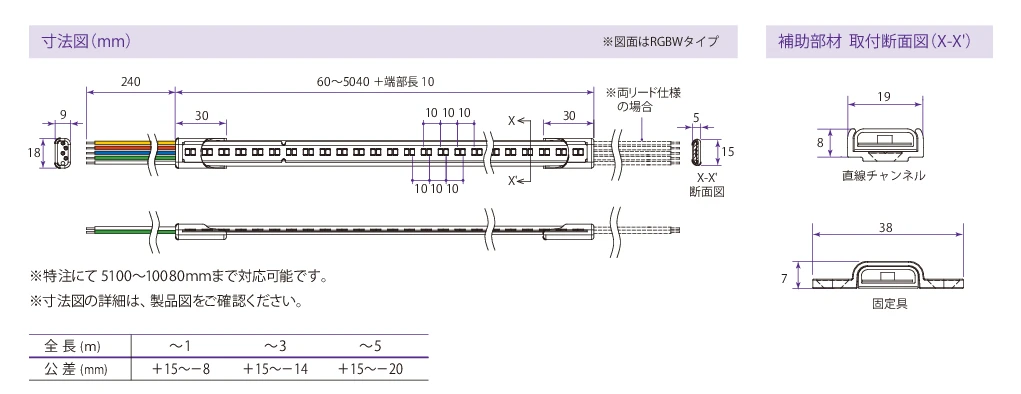

外形図
取付図（クリックで表示）

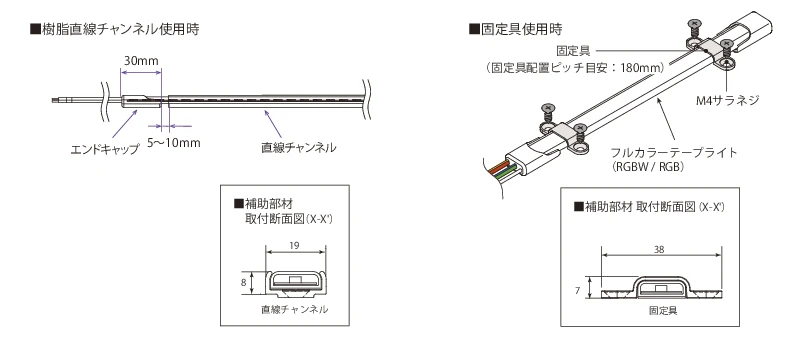

取付図
電源配線長
配線例

補助部材・オプション

関連製品

導入事例

阪急神戸三宮駅

人吉市 水の手橋

アルカシルカ屋我地島

よくあるご質問

  • 固定具KATL-Sとは何ですか?

    灯具を直接取付け面に固定するための部材です。間隔を空けて固定することで曲線施工ができます。
    5個入りです。灯具1mあたり5個が目安です。

    KATL-Sの詳細はこちら

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。
