- 略番
- TMVD
- 品名
テープライトディフューザーインドア
-
屋内
専用 -
縦曲げ
-
ドットあり
-
ライン光源
-
調光可
-
ワイド
配光 -
DC
24V
お手頃な価格の縦曲げディフューザタイプのテープライトです。 3面発光の角型ディフューザーで立体的な照明デザインを表現できます。
最大灯具長5m、57mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
弊社PWMコントローラCN10、PWMドライバ付電源装置を使用して調光が可能。
屋内専用。
製品概要
エンドキャップ部を支持する端部カバー(品番:KATD3-EA)をご用意しています。

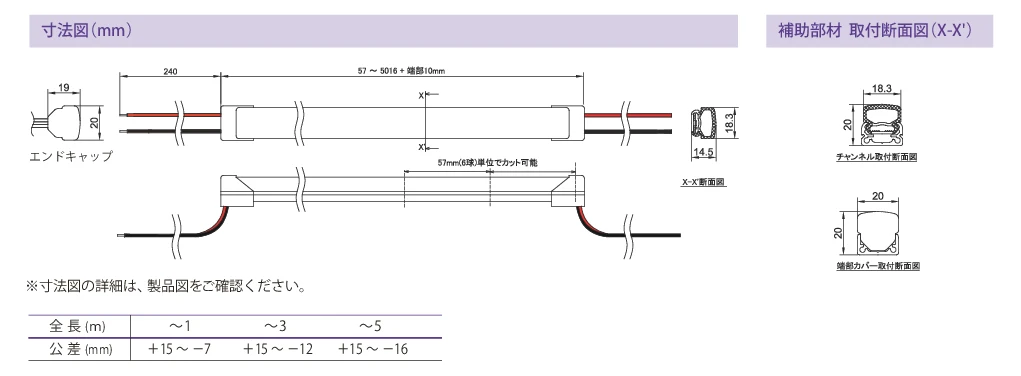

断面サイズは、灯具本体が幅18.3mm x 高さ14.5mm、アルミチャンネル取付でも幅18.3mm x 高さ20mmと、コンパクトです。
仕様
- 光源
- LED
- LEDピッチ(mm)
- 9.5
- 指向角 (°）
- 145
- 筐体材質
- シリコーンゴム
- 外形寸法
- W18.3(20)×H14.5(19)mm ( )内はエンドキャップ部寸法
- 重量
- 150g/m
- 最大直列連結長
- 5m (5016mm + 端部長)
- 電源リード線
- シリコーン被覆電線
- 電源電圧
- DC24V
- 入力電圧精度
- ±5%
- 使用環境
- 屋内
- 使用温度（℃）
- -10℃〜+40℃ (45〜85%RH)
- 曲げ可能方向
- 縦曲げ(光軸垂直方向)
- 最小曲げ半径 (mm)
- 150
備考
- 本製品は両端部にリード線が付きます。使用しないリード線は絶縁処理をしてください。
- 全光束は参考値です。製造ロットによるばらつき等が発生します。
*横にスクロールができます
- 品番
- 発光色
- 全光束
- 演色性（Ra)
- 消費電⼒
- 備考
- TMVD-60K
- 6000K
- 840 lm/m
- 84
- 9.0W/m
- TMVD-50K
- 5000K
- 840 lm/m
- 84
- 9.0W/m
- TMVD-40K
- 4000K
- 850 lm/m
- 83
- 9.0W/m
- TMVD-35K
- 3500K
- 860 lm/m
- 82
- 9.0W/m
- TMVD-30K
- 3000K
- 820 lm/m
- 83
- 9.0W/m
- TMVD-27K
- 2700K
- 820 lm/m
- 82
- 9.0W/m
- TMVD-25K
- 2500K
- 700 lm/m
- 82
- 9.0W/m
- TMVD-22K
- 2200K
- 690 lm/m
- 80
- 9.0W/m
