- TOP
- 灯具
- テープライトシリーズ
- TM09 テープライトインドア(9.5mmピッチ)
- 略番
- TM09
- 品名
テープライトインドア(9.5mmピッチ)
- 品番体系
- TM09-091A**K
-
屋内
専用 -
縦曲げ
-
ドットあり
-
ライン光源
-
調光可
-
現場
カット
可 -
ワイド
配光 -
DC
24V
明るい光のラインを手軽に表現できます。
最大灯具長10.1m、66.5mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋内専用。
製品概要
明るくきめ細やかな光のラインを手軽に表現できます。直線はもちろん、曲線的なコーブ照明やコーニス照明に最適です。 器具断面サイズが幅15mm x 高さ5mmとコンパクトですので、狭いスペースにも施工ができます。国内トップメーカーのLEDを搭載。色ムラの少ない綺麗な光で空間を演出します。
備考
- 製品の最小曲げ半径は、R30mmです。
- 横曲げ(光軸水平方向への曲げ)は出来ません。
仕様
- 光源
- LED
- LEDピッチ(mm)
- 9.5
- 指向角 (°）
- 115
- 筐体材質
- シリコーンゴム

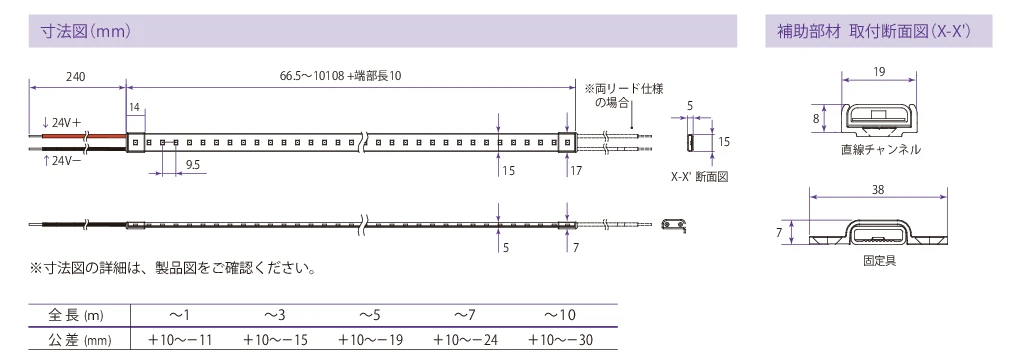

- 外形寸法
- W15(17)×H5(7)mm ( )内はエンドキャップ部寸法
- 重量
- 70g/m
- 最大直列連結長
- 10.1m (10118mm)
- 電源リード線
- シリコーン被覆電線
- 電源電圧
- DC24V
- 入力電圧精度
- ±5%
- 使用環境
- 屋内
- 使用温度（℃）
- -10℃〜50℃
- 曲げ可能方向
- 縦曲げ(光軸垂直方向)
- 最小曲げ半径 (mm)
- 30
備考
- 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
- 全光束は参考値です。製造ロットによるばらつき等が発生します。
*横にスクロールができます
- 品番
- 発光色
- 全光束
- 演色性（Ra)
- 消費電⼒
- 備考
- TM09-091A20K
- 2000K
- 930 lm/m
- 82
- 11W/m
- TM09-091A25K
- 2500K
- 1090 lm/m
- 84
- 11W/m
- TM09-091A27K
- 2700K
- 1300 lm/m
- 82
- 11W/m
- TM09-091A30K
- 3000K
- 1390 lm/m
- 83
- 11W/m
- TM09-091A35K
- 3500K
- 1410 lm/m
- 83
- 11W/m
- TM09-091A40K
- 4000K
- 1430 lm/m
- 84
- 11W/m
- TM09-091A50K
- 5000K
- 1430 lm/m
- 85
- 11W/m
補助部材・オプション
関連製品
導入事例
GOOD NATURE STATION (複合商業施設)1F
よくあるご質問
-

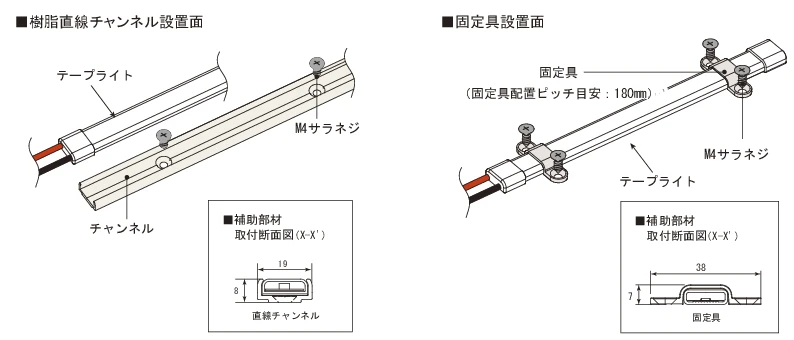

- 固定具KATL-Sとは何ですか?
-
灯具を直接取付け面に固定するための部材です。間隔を空けて固定することで曲線施工ができます。
5個入りです。灯具1mあたり5個が目安です。
-
- 端末処理キットとは何ですか?
-
施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。
