略番
TLS
品名

テープライトスリム

品番体系
TLS-**K | TLS-*

  • 屋内
    屋外

  • 縦曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

繊細なライティングに最適です。

幅がわずか8mm(チャンネル施工時は幅11mm)。
最大灯具長10m、66.5mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単。(施工補助部材をご用意)
屋外でも使用可能(IP67)。

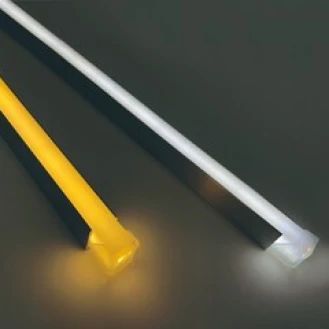

製品概要

幅8mm x 高さ6mmと、とてもスリムなテープライトです。施工場所を選ばず、繊細なライティングに最適です。直線はもちろん、曲線的なコーブ照明やコーニス照明にも最適です。国内トップメーカーのLEDを搭載していますので、長寿命で色ムラの少ない綺麗な光で空間を演出します。

備考

  1. 製品の最小曲げ半径は、R30mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
130
筐体材質
シリコーンゴム
外形寸法
W8(10)×H6(8)mm ( )内はエンドキャップ部寸法
重量
60g/m
最大直列連結長
10.1m (10108mm + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
30

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TLS-R
赤
280 lm/m
-
8W/m
TLS-B
青
160 lm/m
-
8W/m
TLS-50K
5000K
580 lm/m
86
5W/m
TLS-40K
4000K
590 lm/m
86
5W/m
TLS-35K
3500K
560 lm/m
87
5W/m
TLS-30K
3000K
510 lm/m
85
5W/m
TLS-28K
2800K
490 lm/m
83
5W/m
TLS-25K
2500K
450 lm/m
84
5W/m
TLS-22K
2200K
360 lm/m
85
5W/m
推奨電源を見る

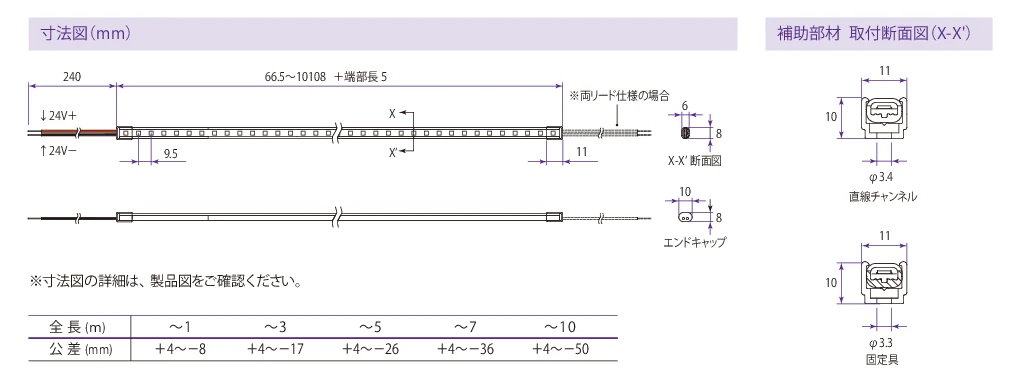

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

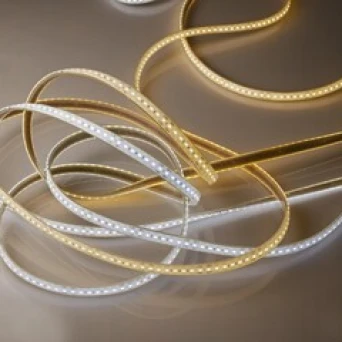

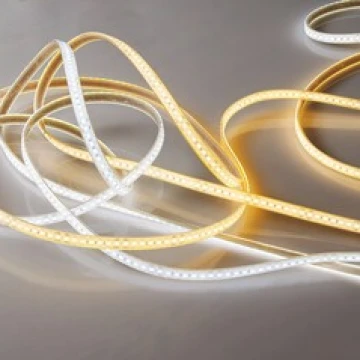

関連製品

導入事例

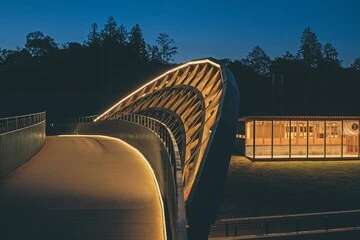

VISON まほろ橋

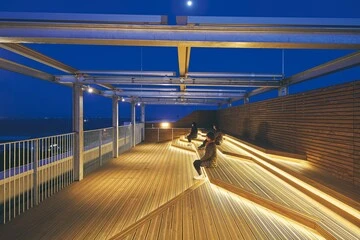

ESR横浜幸浦 ディストリビューションセンター1

よくあるご質問

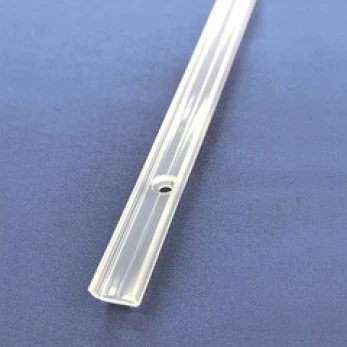

  • 固定具KATS-HAとは何ですか?

    短くカットされた樹脂チャンネルです。間隔を空けて取り付けることで、曲線施工ができます。
    チャンネルの溝に押し込むだけで灯具を固定できます。5個入りです。

    KATS-HAの詳細はこちら

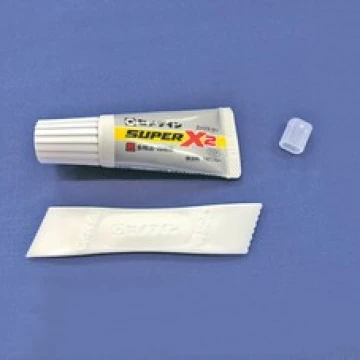

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。
