略番
TLSD
品名

テープライトスリムディフューザー

品番体系
TLSD-**K | TLSD-*

  • 屋内
    屋外

  • 縦曲げ

  • 横曲げ

  • ドットなし

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

繊細なライティングに最適です。

幅がわずか9mm(チャンネル施工時は幅12mm)。
最大灯具長10.1m。
47.5mm単位で製作可能。
縦横両方向の曲げによる柔軟な曲線施工が可能。
施工が簡単。(施工補助部材をご用意)
屋外でも使用可能(IP67)。

製品概要

テープライトスリムの光拡散タイプです。幅9mm×高さ11mmと、とてもスリムなテープライトで、光拡散効果でLEDの粒感を消していますのでスリムな線光源として見えます。屋外可・防水仕様で且つフレキシブル構造のため、ネオン代替・ビルのファサードなどにご使用頂けます。製品1本の最大長は10mまで可能です。

備考

  1. 製品をねじった状態での施工も可能です。

仕様

光源
LED
LEDピッチ(mm)
6.79
指向角 (°）
110
筐体材質
光拡散材入シリコーンゴム
外形寸法
W9(11)×H11(13)mm ( )内はエンドキャップ部寸法
重量
130g/m
最大直列連結長
10.1m (10070mm + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)、横曲げ(光軸水平方向)の両方向に曲げ可能。
縦曲げ:R150mm、 横曲げ:R200mm、最大ねじり:360°/m

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TLSD-R
赤
170 lm/m
-
12W/m
TLSD-B
青
90 lm/m
-
12W/m
TLSD-50K
5000K
360 lm/m
87
8W/m
TLSD-40K
4000K
410 lm/m
86
8W/m
TLSD-35K
3500K
400 lm/m
85
8W/m
TLSD-30K
3000K
360 lm/m
85
8W/m
TLSD-28K
2800K
340 lm/m
84
8W/m
TLSD-25K
2500K
320 lm/m
83
8W/m
TLSD-22K
2200K
300 lm/m
84
8W/m
推奨電源を見る

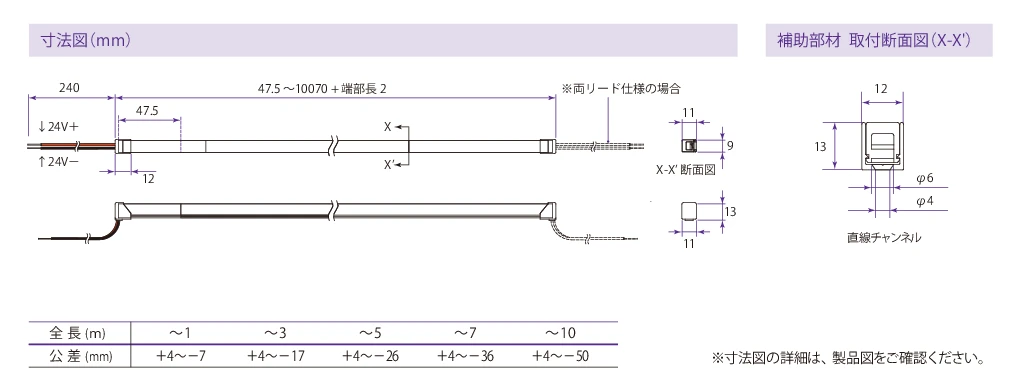

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

関連製品

導入事例

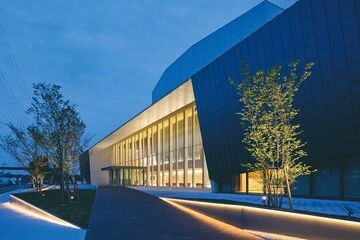

磐田市民文化会館 「かたりあ」

愛知学院大学末盛キャンパス

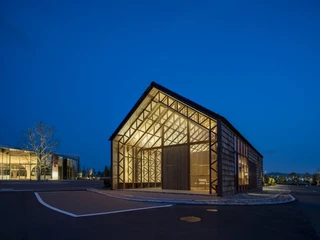

SIMOSE

よくあるご質問

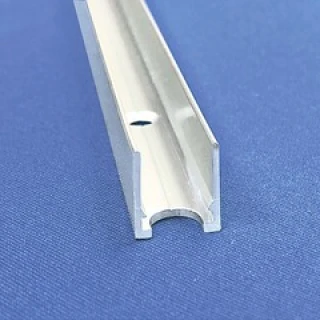

  • 固定具KATSD-HAとは何ですか?

    短くカットされたアルミチャンネルです。間隔を空けて取り付けることで、曲線施工ができます。
    チャンネルの溝に押し込むだけで灯具を固定できます。5個入りです。

    KATSD-HAの詳細はこちら

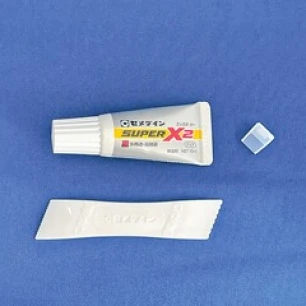

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。
