略番
TL09D
品名

テープライトディフューザー® (9.5mmピッチ)

品番体系
TL09-090D**K | TL09-090D*XK

  • 屋内
    屋外

  • 縦曲げ

  • ドットなし

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

テープライト形状で配光範囲180度の照明ツールです。

最大灯具長5.1m、66.5mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
配光範囲180度。
屋外でも使用可能(IP67)。

製品概要

テープライトの光拡散タイプです。光拡散効果でLEDの粒感を消していますので線光源として見えます。屋外可・防水仕様で且つフレキシブル構造のため、ネオン代替・ビルのファサードなどにご使用頂けます。直列で最長10mまで施工できることも強みです。前モデル(TL10D)より消費電力を削減しています。

備考

  1. 製品の最小曲げ半径は、R150mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
180
筐体材質
光拡散材入シリコーンゴム
外形寸法
W28(25)×H17(22)mm ( )内はエンドキャップ部寸法
重量
280g/m
最大直列連結長
10.1m (5054mm×2本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
150

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。
  4. 灯具長5130.5mm〜10118mm は特注で対応可能です。営業までお問い合わせください。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TL09-090DRXK
赤
220 lm/m
-
8W/m
TL09-090DBXK
青
160 lm/m
-
11W/m
TL09-090D50K
5000K
1020 lm/m
86
11W/m
TL09-090D40K
4000K
1050 lm/m
85
11W/m
TL09-090D35K
3500K
1010 lm/m
85
11W/m
TL09-090D30K
3000K
870 lm/m
82
11W/m
TL09-090D28K
2800K
850 lm/m
84
11W/m
TL09-090D25K
2500K
770 lm/m
83
11W/m
TL09-090D22K
2200K
610 lm/m
84
9W/m
推奨電源を見る

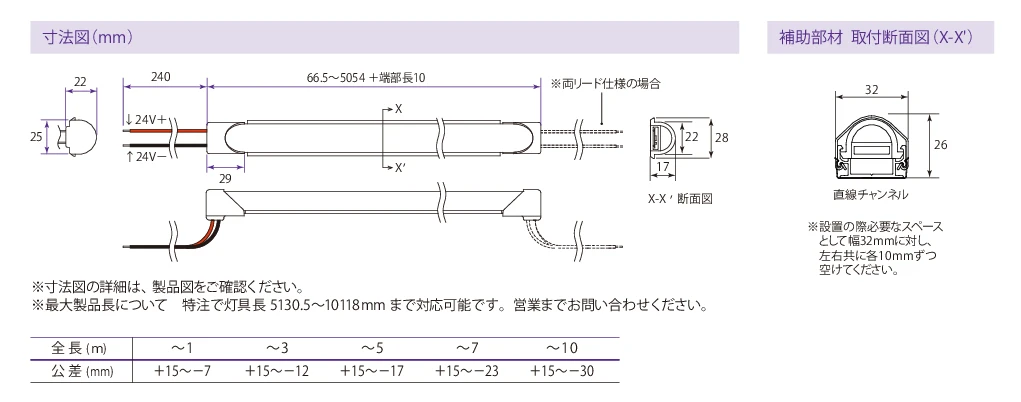

外形図（クリックで表示）
外形図

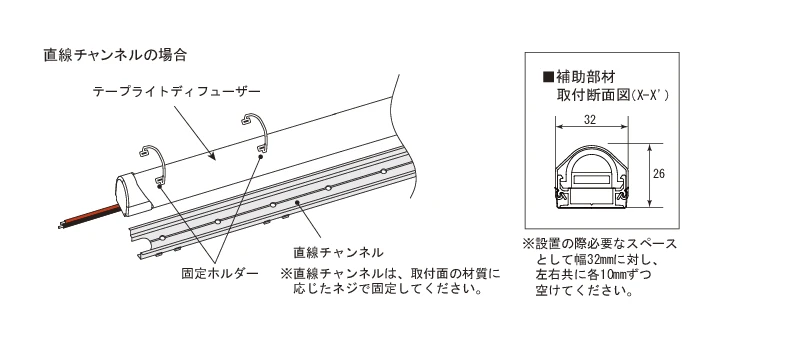

取付図（クリックで表示）
取付図
電源配線長

補助部材・オプション

関連製品

導入事例

大永ビルディング(名古屋)

VISON まほろ橋

海外案件 A prestige bank project

よくあるご質問

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。

  • 曲線アルミチャンネルKATD-HAとはどういうものですか?

    短くカットされたアルミチャンネルです。間隔を空けて取り付けることで、曲線施工ができます。
    付属のバネで灯具をチャンネルに固定します。5個セットです。
