略番
TLDTU
品名

テープライトディフューザーデュオ

品番体系
TLD-TU

  • 屋内
    屋外

  • 縦曲げ

  • ドットなし

  • ライン光源

  • 調色可

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

テープライトディフューザー形状で2200K〜5500Kの調色が可能です。

最大灯具長5m、66.5mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
弊社PWMコントローラCN12、PWMドライバDR10を使用して調光、調色が可能。
屋外でも使用可能(IP67)。

製品概要

2200K(電球色)と5500K(白色)のLEDを、各々9.5mmピッチで搭載したテープライト光拡散タイプです。
2200Kと5500Kを個別に調整することで、広い範囲の調色・調光の表現が可能です。
弊社DMXレシーバ CC17、CC19を介すことで、DMXによる様々な演出も可能です。
テープライトディフューザー同様、光拡散効果でLEDの粒感を消していますので、線光源として見えます。

備考

  1. 製品の最小曲げ半径は、R150mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
155
筐体材質
光拡散材入シリコーンゴム
外形寸法
W28(25)×H17(22)mm ( )内はエンドキャップ部寸法
重量
280g/m
最大直列連結長
5m (5054mm + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
150

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TLD-TU
調光可 (2200K〜5500K)
Max.1350 (2200K点灯時:650, 5500K点灯時:700) (lm/m)
2200K:83 6000K:89 両点灯:89
MAX:17(2200K点灯時:9, 5500K点灯時:8) (W/m)
推奨電源を見る
外形図（クリックで表示）

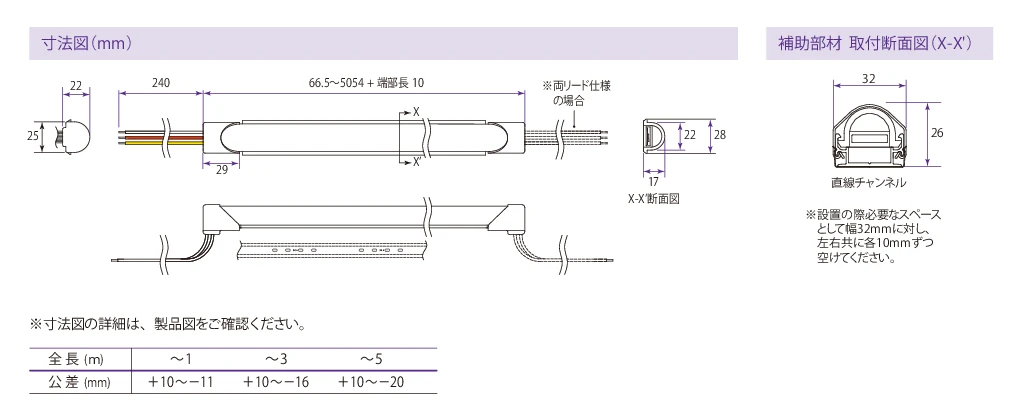

外形図
取付図（クリックで表示）

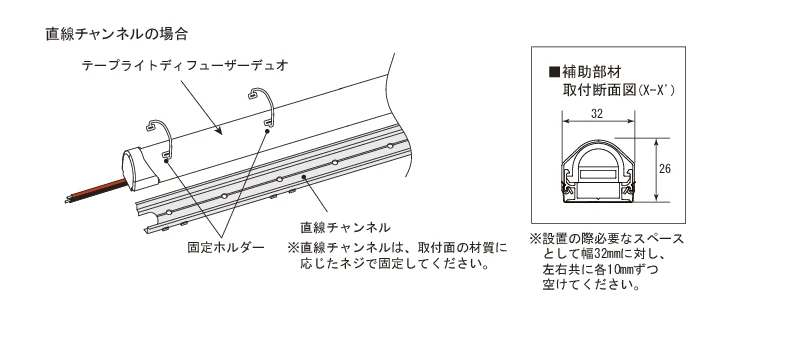

取付図
電源配線長
配線例

補助部材・オプション

関連製品

よくあるご質問

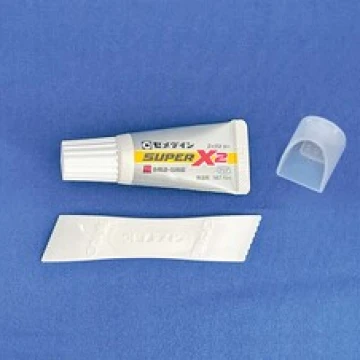

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。

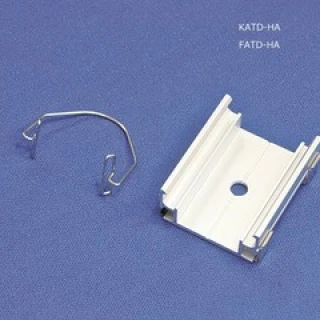

  • 曲線アルミチャンネルKATD-HAとはどういうものですか?

    短くカットされたアルミチャンネルです。間隔を空けて取り付けることで、曲線施工ができます。
    付属のバネで灯具をチャンネルに固定します。5個セットです。

    KATD-HAの詳細はこちら
