略番
TMV30
品名

テープライトインドア30

品番体系
TMV30-**K-10L | TMV30-**K-06L

  • 屋内
    専用

  • 縦曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

明るい光のラインを、お手頃な価格で、手軽に表現します。

最大灯具長10.1m、85.5mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
弊社PWMコントローラCN10、PWMドライバ付電源装置を使用して調光が可能。
屋内専用。

製品概要

お手頃な価格を実現した製品です。明るい光のラインを手軽に表現できます。
器具断面サイズが、幅15mm x 高さ5mmとコンパクトですので、狭いスペースにも施工ができます。

備考

  1. 製品の最小曲げ半径は、R30mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
28.5
指向角 (°）
110
筐体材質
シリコーンゴム
外形寸法
W15(17)×H5(7)mm ( )内はエンドキャップ部寸法
重量
90g/m
最大直列連結長
10.1m (10089mm + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内
使用温度（℃）
-10℃〜40℃
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
30

備考

  1. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  2. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TMV30-50K-06L
5000K
640 lm/m
83
6W/m
TMV30-50K-10L
5000K
1060 lm/m
83
11W/m
TMV30-40K-06L
4000K
640 lm/m
83
6W/m
TMV30-40K-10L
4000K
1060 lm/m
82
11W/m
TMV30-35K-06L
3500K
610 lm/m
83
6W/m
TMV30-35K-10L
3500K
1020 lm/m
82
11W/m
TMV30-30K-06L
3000K
600 lm/m
83
6W/m
TMV30-30K-10L
3000K
1000 lm/m
82
11W/m
TMV30-27K-06L
2700K
590 lm/m
82
6W/m
TMV30-27K-10L
2700K
980 lm/m
82
11W/m
TMV30-22K-06L
2200K
570 lm/m
82
6W/m
TMV30-22K-10L
2200K
1010 lm/m
82
11W/m
推奨電源を見る

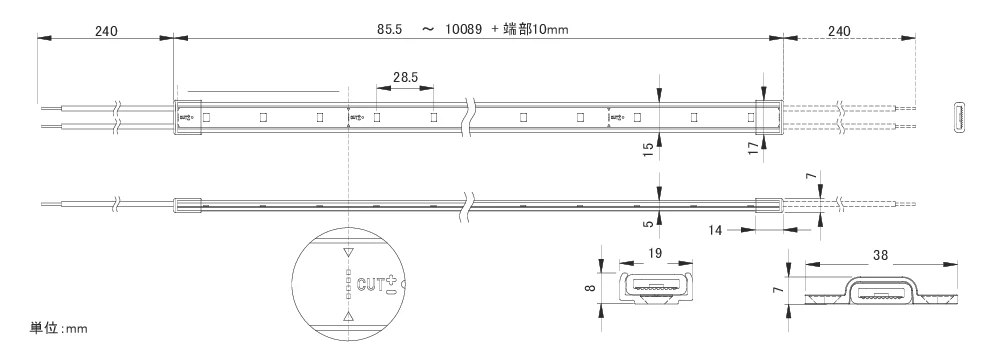

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

備考

  1. CN10は、PWMドライバ機能内蔵DC24V電源装置と組み合わせてご使用ください。
