略番
GL
品名

シリコンライトα(9.5mmピッチ)

品番体系
GL-**K | GL-*

  • 屋内
    屋外

  • 横曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

コンパクトで横曲げ可能な、クリアタイプの灯具です。

最大灯具長5m、66.5mm単位で製作可能。
横曲げ(光軸水平方向への曲げ)による曲線施工が可能。
施工が簡単。直線施工用、曲線施工用のチャンネルをご用意。
屋外でも使用可能(IP67)。

製品概要

光軸水平方向に曲げて施工することができますので、曲線的なコーブ照明やコーニス照明に最適です。
施工補助部材を使用することで、直線ラインもきれいに施工できます。
器具断面サイズが幅11mm x 高さ18mmとコンパクトですので、狭いスペースにも施工ができます。

備考

  1. 製品の最小曲げ半径は、R60mmです。
  2. 縦曲げ(光軸垂直方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
120
筐体材質
光拡散材入シリコーンゴム
外形寸法
W11(14)×H18(21)mm ( )内はエンドキャップ部寸法
重量
180g/m
最大直列連結長
10.1m (5054mm×2本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-10℃〜50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
横曲げ(光軸水平方向)
最小曲げ半径　(mm)
60

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
GL-R
赤
240 lm/m
-
8W/m
GL-B
青
160 lm/m
-
10W/m
GL-50K
5000K
870 lm/m
87
10W/m
GL-40K
4000K
850 lm/m
87
10W/m
GL-35K
3500K
850 lm/m
86
10W/m
GL-30K
3000K
740 lm/m
83
10W/m
GL-28K
2800K
700 lm/m
83
10W/m
GL-25K
2500K
650 lm/m
84
10W/m
GL-22K
2200K
590 lm/m
85
8W/m
推奨電源を見る

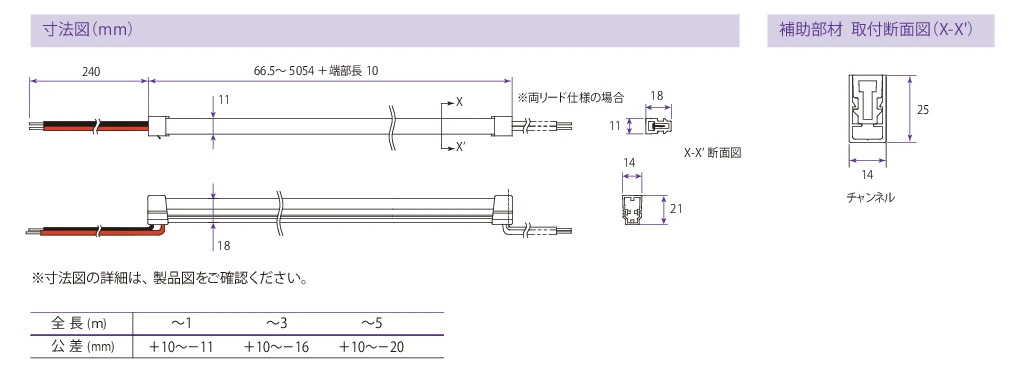

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

関連製品

導入事例

ザ・ファインタワーウエストコースト
